GR-750B для шлифования стальных отливок малого и среднего размера

Основная конфигурация

Двойные верстаки, однорукавный станок, двойные шпиндели обработки

Ключевые параметры

Обзор продукта

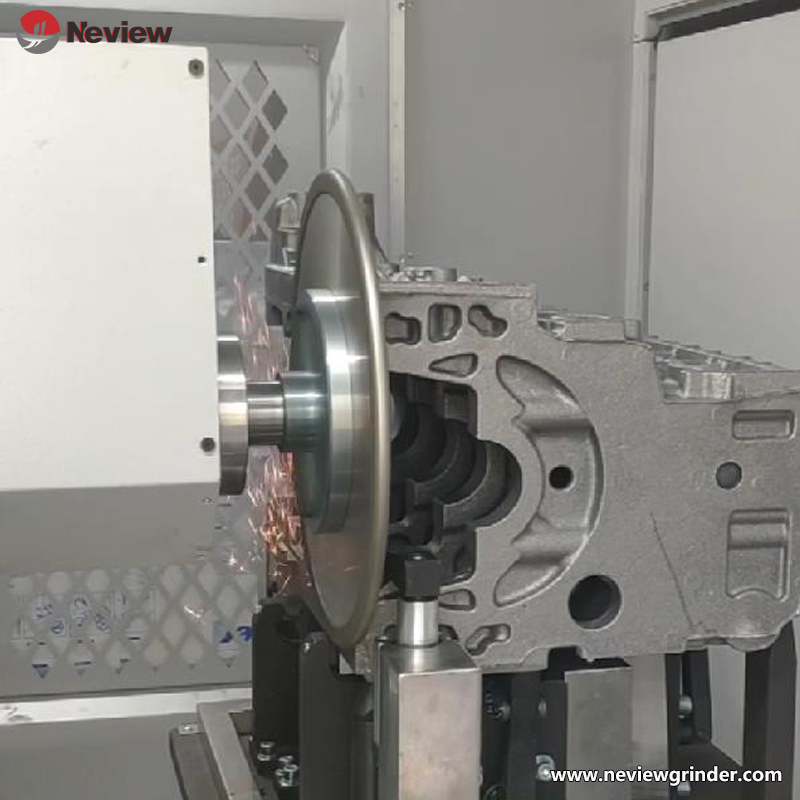

GR-750B, разработанный Neview Automatic, представляет собой однорукавную двухстанционную шлифовальную систему, специально разработанную для стальных отливок малого и среднего размера. Благодаря технологии 8-осевого соединения и двухшпиндельной конфигурации она обеспечивает как высокожесткую обработку, так и прецизионное шлифование. Двухстанционный поворотный стол позволяет одновременно выполнять загрузку/выгрузку и шлифовальные операции, что делает его идеальным для задач постобработки, таких как снятие заусенцев и полировка стальных компонентов среднего размера в машиностроении, горнодобывающем оборудовании и смежных секторах — особенно оптимизирован для пакетной обработки высокотвердых стальных отливок.

Основные технические преимущества

1. Высокопрочная конструкция повышенной прочности
   • Рабочий стол и роботизированная рука синхронно обрабатывают полезную нагрузку 200 кг. Усиленные редукторы и конструкции руки достигают общей жесткости >400 кг, что обеспечивает стабильную обработку больших остатков литников/литников на стальных отливках (испытанное усилие >165 кг).
   • Компактная и прочная конструкция обеспечивает жесткость, эквивалентную 400-килограммовым роботам KUKA, намного превосходя обычные роботизированные шлифовальные системы. Совместима со стальными отливками твердостью ≥HRC45.
2. Интеллектуальная компенсация и износостойкая обработка
   • Обнаружение и компенсация смещения: Стандартные высокоточные датчики смещения автоматически определяют отклонения от литья (допуск ±2 мм) и корректируют траектории шлифования.
   • Износостойкая система оснастки: Специализированные шлифовальные круги и износостойкие инструменты продлевают срок службы инструмента в 3 раза по сравнению со стандартным инструментом для отливок из высокотвердой стали.
3. Двухстанционная высокоэффективная работа

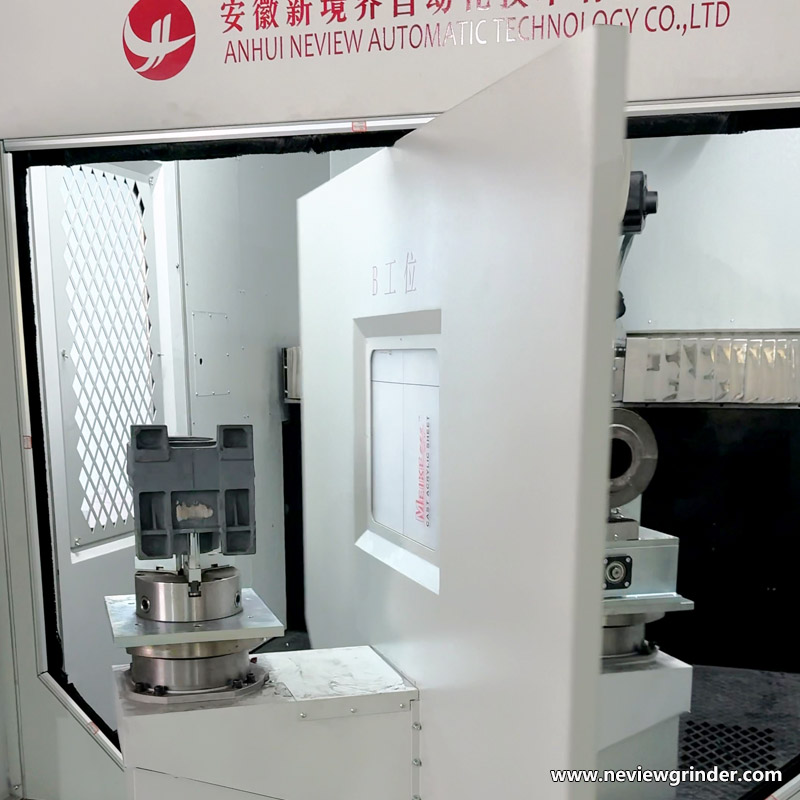

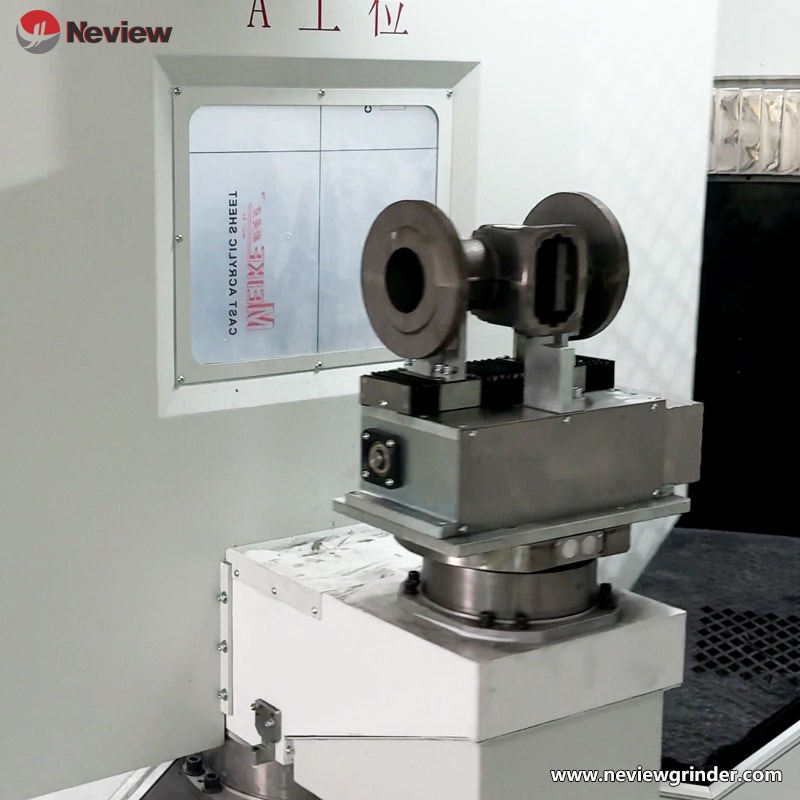

   • Двухстанционный поворотный стол позволяет производить одновременную загрузку/выгрузку и шлифование. Интеграция с технологией автоматического переключения станций увеличивает производительность на >30%.
   • Система с двумя шпинделями позволяет одновременно устанавливать инструменты для черновой и чистовой обработки, выполняя все процессы за одну установку, что позволяет свести к минимуму повреждения закаленных материалов при повторном зажиме.
4. Надежная система защиты и охлаждения
   • Двухслойные стальные ограждения с автоматическими электрическими замками эффективно сдерживают риск разбрызгивания во время шлифования стального литья.
   • Система охлаждения высокого давления снижает тепловое воздействие во время обработки, продлевая срок службы инструмента на 20% и обеспечивая точность обработки.

Типичные сценарии применения
• Инженерная техника: Пакетная шлифовка стальных отливок среднего размера (гидроцилиндры, корпуса редукторов).
• Горнодобывающее оборудование: Поверхностная обработка износостойких отливок и деталей дробилок.
• Металлургическое оборудование: Удаление заусенцев с деталей из высокотвердой стали (валки, формы).

Характеристики совместимой продукции
• Стальные отливки малого и среднего размера ≤200 кг;
• Обычные/сложные конструктивные детали размером 750×H550 мм;
• Отливки из высокопрочной стали с твердостью ≥HRC30.

Основные моменты инноваций

1. 8-осевая высокожесткая обработка
   По сравнению с традиционными 5-осевыми системами 8-осевая связь GR-750B обеспечивает непрерывную 3D-обработку криволинейных стальных отливок, охватывая более 80% типов изделий — по сравнению с совместимостью всего лишь около 30% для 5-осевого оборудования.
2. Пакет оптимизированных процессов литья стали
   • Библиотека индивидуальных параметров позволяет подобрать усилие/скорость шлифования для определенных марок стали (например, ZG270-500, ZG35CrMo), предотвращая поверхностное упрочнение.
   • Интегрированная технология гашения вибраций минимизирует резонанс при шлифовании материалов высокой твердости, обеспечивая точность обработки ±0,02 мм.

Стандартная конфигурация

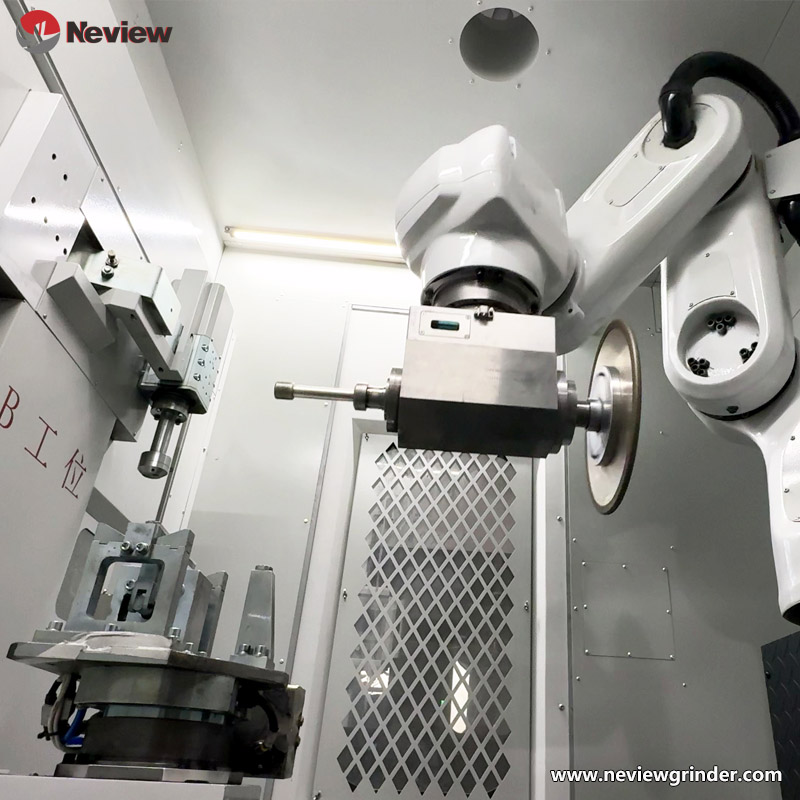

• Один роботизированный манипулятор + двухпозиционный поворотный стол;
• Двухшпиндельная шлифовальная система (шпиндельные двигатели мощностью 16,5 кВт);
• Автоматическая система обнаружения и компенсации ошибок;
• Система охлаждения высокого давления и централизованного пылеудаления.
