Автоматический роботизированный шлифовальный станок с ЧПУ для литья алюминия

Основная конфигурация

Шестиосевая связь, одна рабочая станция

Ключевые параметры

Обзор продукта

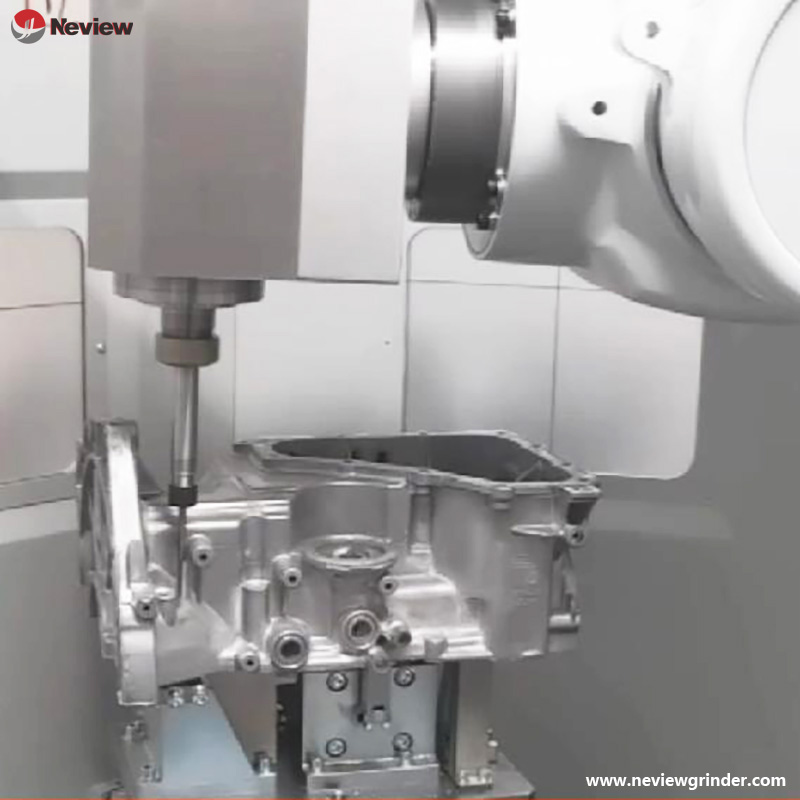

MR-950C, разработанный Neview Automatic, представляет собой 8-осевую одностанционную шлифовальную систему, специально разработанную для небольших и средних алюминиевых компонентов. Благодаря конфигурации с двумя шпинделями и 8-осевому управлению движением, он обеспечивает высокоточную шлифовку с гибкими производственными возможностями. Оптимизированный для точной обработки благодаря своей одностанционной конструкции, он идеально подходит для задач постобработки, таких как удаление заусенцев и полировка серийно выпускаемых алюминиевых деталей, включая автомобильные компоненты и радиаторы электроники, что особенно подходит для сценариев производства с высокой номенклатурой и малыми объемами (HMLV).

Основные технические преимущества

1. Возможность 8-осевой гибкой обработки
   • 8-осевое соединение поддерживает сложную пространственную траекторную обработку, позволяя выполнять шлифование криволинейных поверхностей под разными углами, охватывая более 85% типов алюминиевых деталей малого и среднего размера.
   • По сравнению с традиционными 5-осевыми системами обеспечивает непрерывную криволинейную обработку сложных конструкций, таких как алюминиевые корпуса и нестандартные детали.

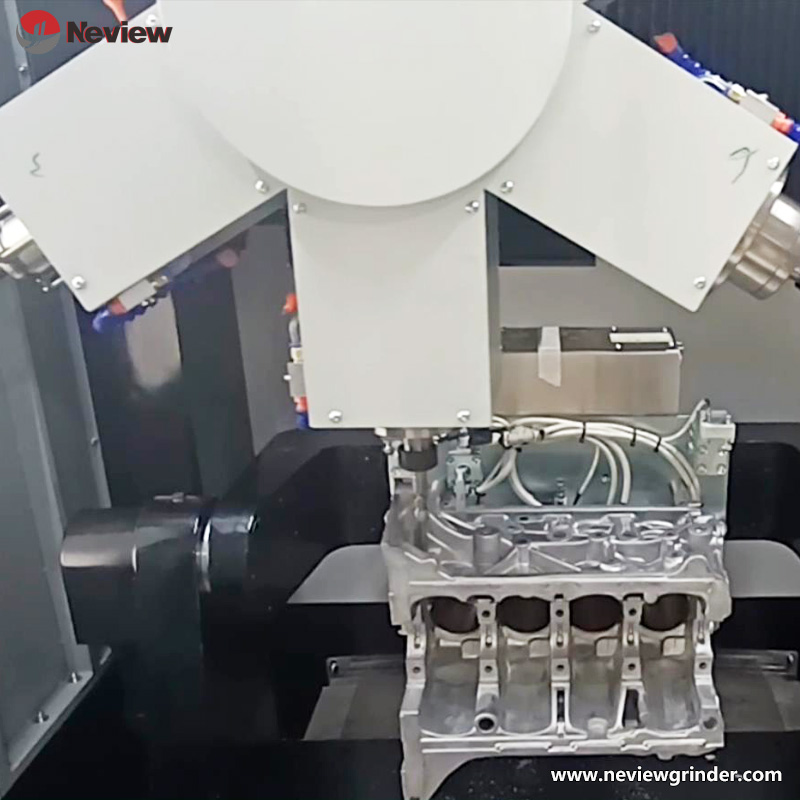

2. Двухшпиндельная гибридная система обработки
   • Стандартная двухшпиндельная шлифовальная система вмещает различные инструменты (например, шлифовальные круги, лепестковые диски), выполняя черновую и чистовую обработку за одну установку.
   • Мощность шпинделя (14,7–19,7 кВт) обеспечивает эффективное удаление алюминиевого материала, увеличивая эффективность шлифования на 30% по сравнению с обычным оборудованием.
3. Интеллектуальная компенсация ошибок и соответствующее шлифование
   • Интегрированные датчики смещения автоматически определяют отклонения от литья и адаптируют траектории шлифования к характеристикам деформации алюминия.
   • Управление токовой петлей и петлей крутящего момента обеспечивает точную шлифовку, предотвращая недо-/перешлифовку и сохраняя точность тонкостенных деталей.
4. Однопозиционная прецизионная операция
   • Специальная высокоточная конструкция обеспечивает точность повторного позиционирования ±0,02 мм, что идеально подходит для полировки алюминия до зеркального блеска.
   • Быстросменные приспособления позволяют производить смену модели менее чем за 15 минут, обеспечивая бесперебойную адаптацию производства HMLV.

Типичные сценарии применения
• Автомобильная промышленность: Пакетная шлифовка алюминиевых деталей (крышки двигателей, корпуса аккумуляторных батарей новых энергетических транспортных средств).
• Электроника: Удаление заусенцев с больших радиаторов и алюминиевых корпусов оборудования 5G.
• Аэрокосмическая промышленность: Точная полировка алюминиевых конструктивных элементов и корпусов приборов.

Характеристики совместимой продукции
• Малые и средние алюминиевые детали ≤150 кг;
• Регулярные/нерегулярные структурные элементы размером 950×1800×650 мм (Д×Ш×В);
• Детали, требующие точности шлифования (±0,02 мм) и превосходной чистоты поверхности.

Основные моменты инноваций

1. Технология гибкого 8-осевого шлифования
   • Запатентованный алгоритм управления по 8 осям позволяет выполнять шлифование под произвольными углами в трех измерениях, что повышает гибкость на 50% по сравнению с традиционными системами.
   • Программирование прямого импорта моделей САПР сокращает время ввода в эксплуатацию нового продукта на 50%.
2. Процесс шлифования, оптимизированный для алюминия
   • Параметры и оснастка (пластинчатые/пластинчатые диски) предотвращают прилипание алюминиевой стружки.
   • Интегрированная система циркуляции охлаждающей жидкости улучшает качество поверхности и снижает износ инструмента.

Стандартная конфигурация
• 8-осевой роботизированный манипулятор + однопозиционный поворотный стол;

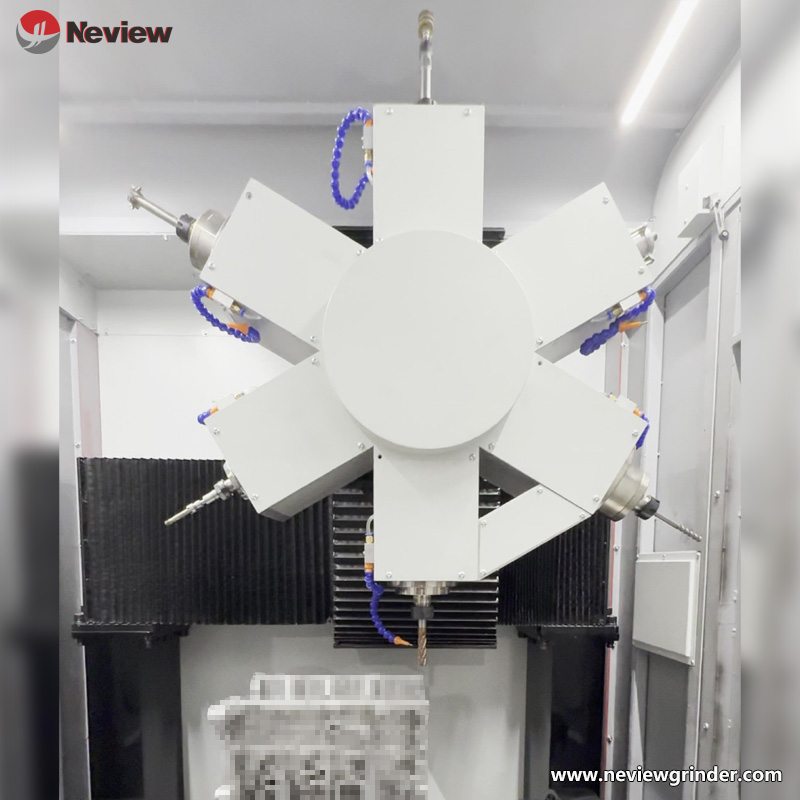

• Двухшпиндельная шлифовальная система (шпиндельные двигатели 14,7/19,7 кВт);
• Автоматическая система обнаружения и компенсации ошибок;
• Интеллектуальная система управления.
