DR-550B Шлифовальный робот для чугунного литья

Основная конфигурация

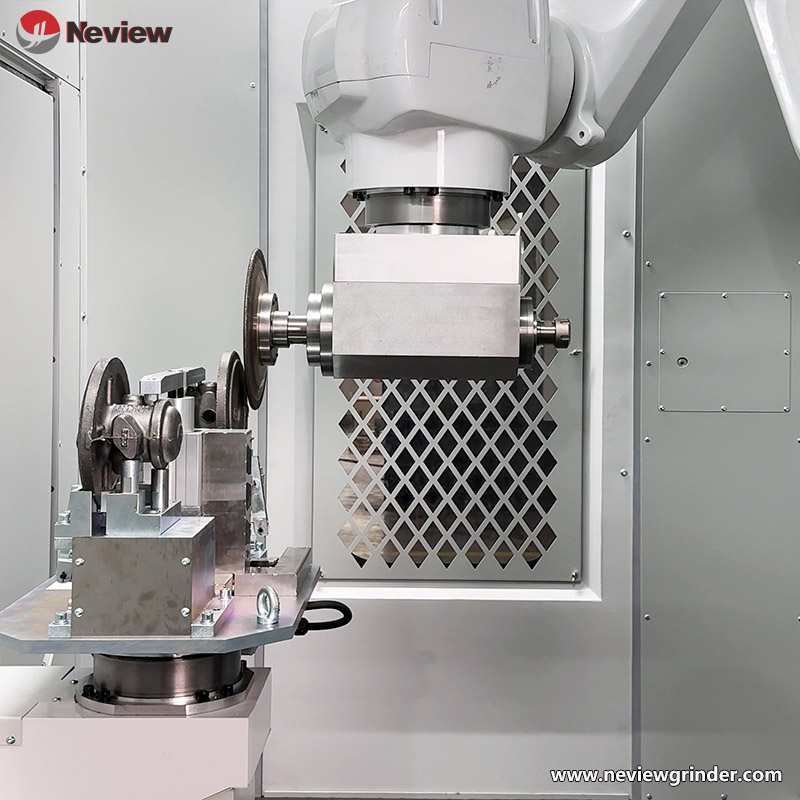

Двойной wверстак орковes,sингл arm,dуаил pобработка sшпиндельs

Ключевые параметры

Обзор продукта

DR-550B, разработанный Anhui Xinjingjie Automation Technology Co., Ltd., представляет собой однорукавную двухстанционную роботизированную систему, специально разработанную для шлифования небольших чугунных деталей. Используя технологию 8-осевой связи и двухшпиндельную конфигурацию, он достигает баланса высокоточного шлифования и эффективного производства. Конструкция двухстанционного поворотного стола позволяет одновременно выполнять операции загрузки/выгрузки и шлифования, значительно сокращая время цикла. Он идеально подходит для задач постобработки, таких как снятие заусенцев и полировка серийно выпускаемых небольших чугунных деталей, таких как автомобильные детали и механические компоненты.

Основные преимущества

1. Максимальная жесткость и высокая грузоподъемность конструкции

Рабочий стол и роботизированная рука синхронно обрабатывают грузы до 200 кг. Благодаря усиленной конструкции редуктора и руки общая жесткость превышает 400 кг. Обеспечивает стабильную производительность для сложных задач, таких как резка и шлифовка крупных остатков литника/литника, с испытанным выходным усилием более 165 кг.

2. Интеллектуальная компенсация и гибкая технология шлифования

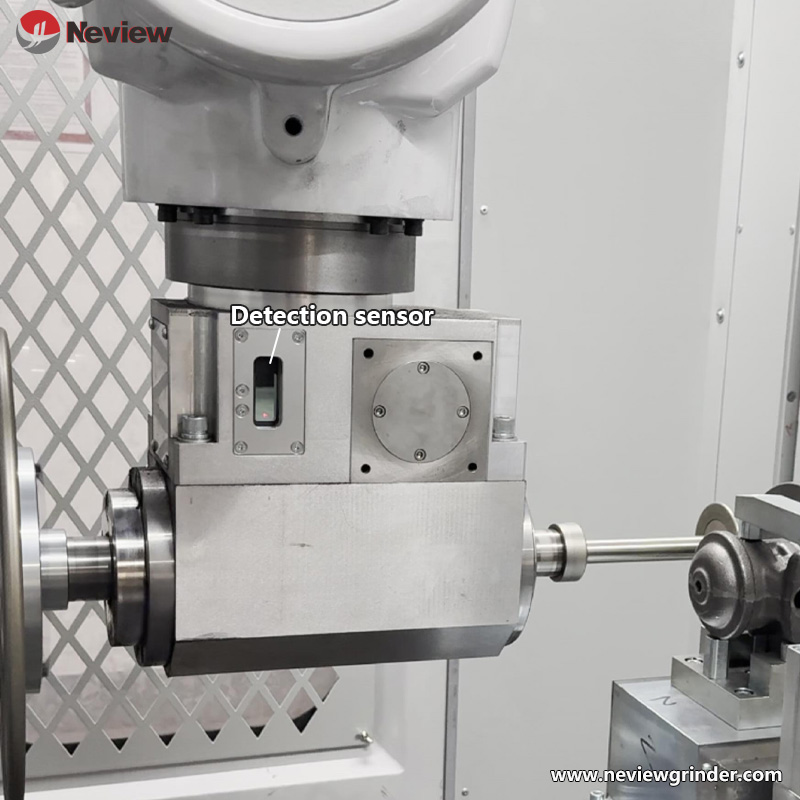

Стандартная система обнаружения датчика смещения автоматически определяет отклонения от заданных размеров заготовки и корректирует траекторию шлифования для учета значительных допусков литья.

Для легко деформируемых заготовок достигается гибкое контурное шлифование с помощью контура тока, контура положения и контура крутящего момента. Усилие шлифования можно параметрически регулировать.

3. Эффективная работа двух станций

Конструкция поворотного стола с двумя станциями позволяет производить одновременную загрузку/выгрузку и шлифование. В сочетании с технологией автоматического переключения станций производительность увеличивается более чем на 30%, что значительно снижает частоту ручного вмешательства.

4. Безопасность, экологичность и простота обслуживания

* Двухслойные закрытые панели с автоматическими электрическими дверными замками и световой завесой защиты грузовой зоны соответствуют стандартам промышленной безопасности.

* Интегрированные порты пылеудаления на защитной конструкции. Аккуратная внутренняя компоновка облегчает очистку, отвечая требованиям управления 5S в мастерской.

Типичные сценарии применения

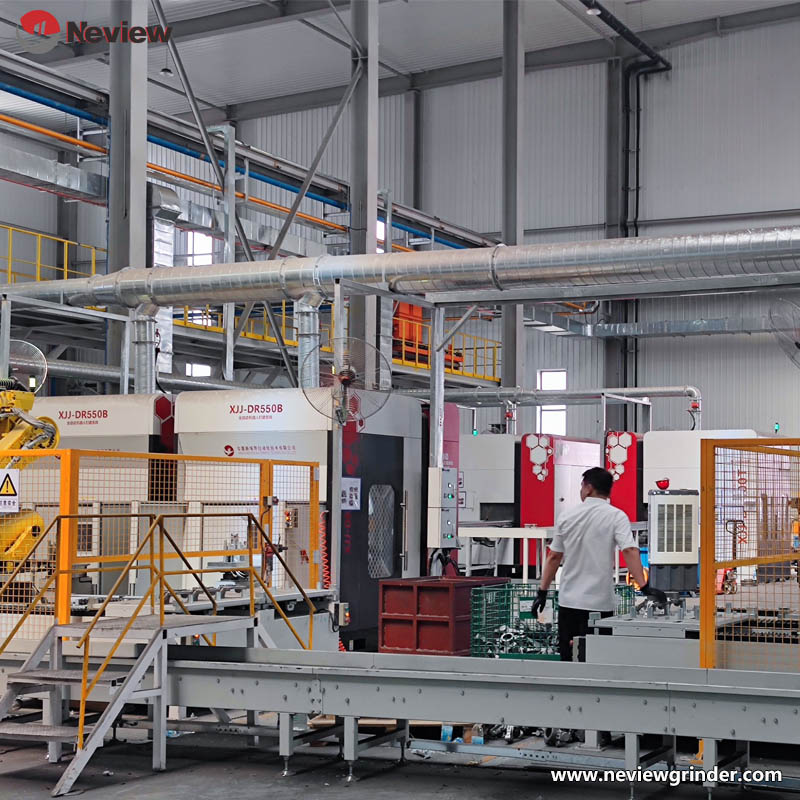

* Последовательное шлифование чугунных автомобильных деталей (например, блоков цилиндров, тормозных дисков).

* Удаление заусенцев и полировка поверхностей деталей мелкого машиностроения.

* Стандартизированная постобработка деталей сельскохозяйственной техники.

Совместимые характеристики продукта

* Вес чугунных деталей малого и среднего веса ≤ 200 кг.

* Конструкционные детали (обычные или сложные) размерами 550*H350 мм.

* Детали, требующие высокой точности шлифования ±0,02 мм.

Основные моменты инноваций

1. 8-осевое соединение для гибкой обработки

По сравнению с традиционным 5-осевым/4-рычажным оборудованием, 8-осевая структура DR-550B позволяет производить непрерывную обработку криволинейных поверхностей, охватывая более 80% типов чугунных деталей. Традиционные 5-осевые станки обычно обрабатывают только около 30% подобных изделий.

2. Интеллектуальное производство с использованием искусственного интеллекта

* Интегрированная система распознавания изображений на основе искусственного интеллекта поддерживает высокоточное позиционирование заготовки, уменьшая ограничения по приспособлениям и снижая затраты на приспособления более чем на 30%.

* Интерфейс программирования на китайском языке в сочетании с функцией автоматического программирования импорта моделей повышает эффективность обучения на 50%.

Стандартная конфигурация

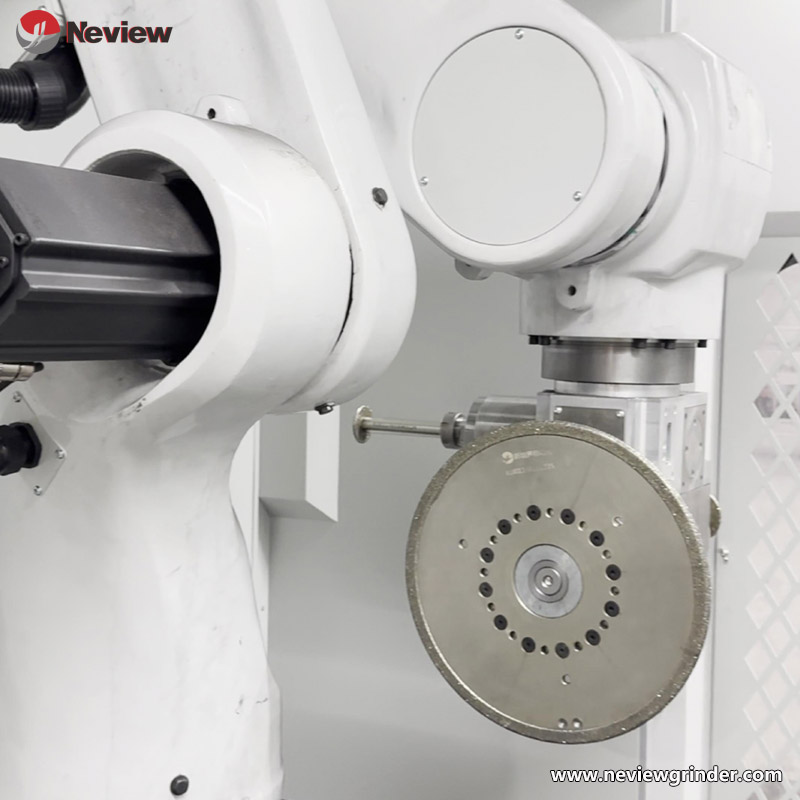

* Двухшпиндельная шлифовальная система (шпиндельные двигатели мощностью 13 кВт).

* Автоматическая система обнаружения и компенсации заготовки.

* Двухслойные защитные стальные панели со встроенной системой пылеудаления.

* Интеллектуальная система управления.

* Основные компоненты: гарантия 1 год, пожизненное техническое обслуживание.
