Автоматический шлифовальный робот DR-1200R/B для чугунного литья

Основная конфигурация

Двойные верстаки, однорукавный станок, двойные шпиндели обработки

Ключевые параметры

Обзор продукта

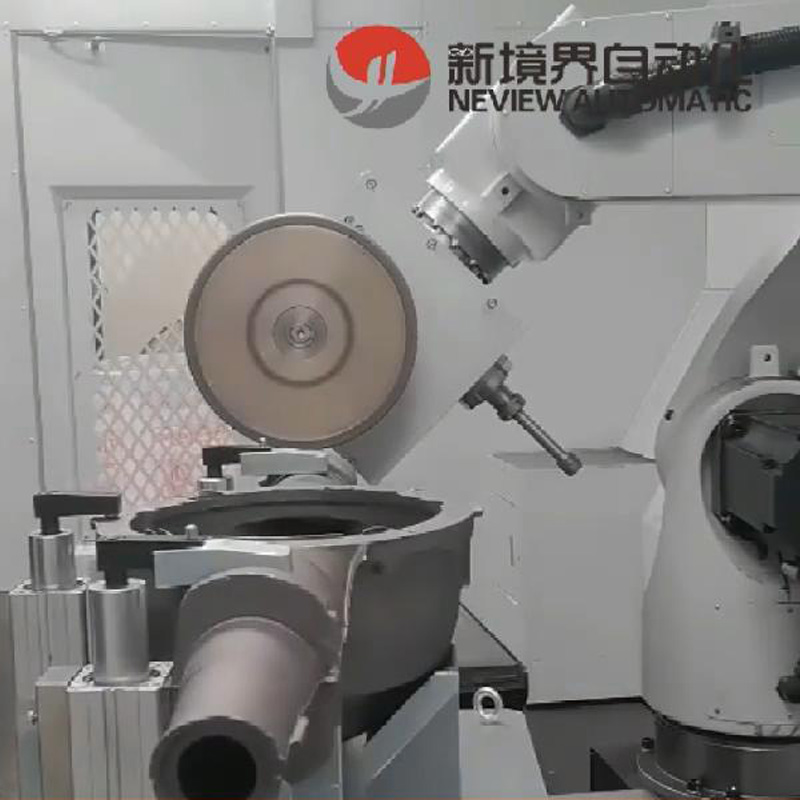

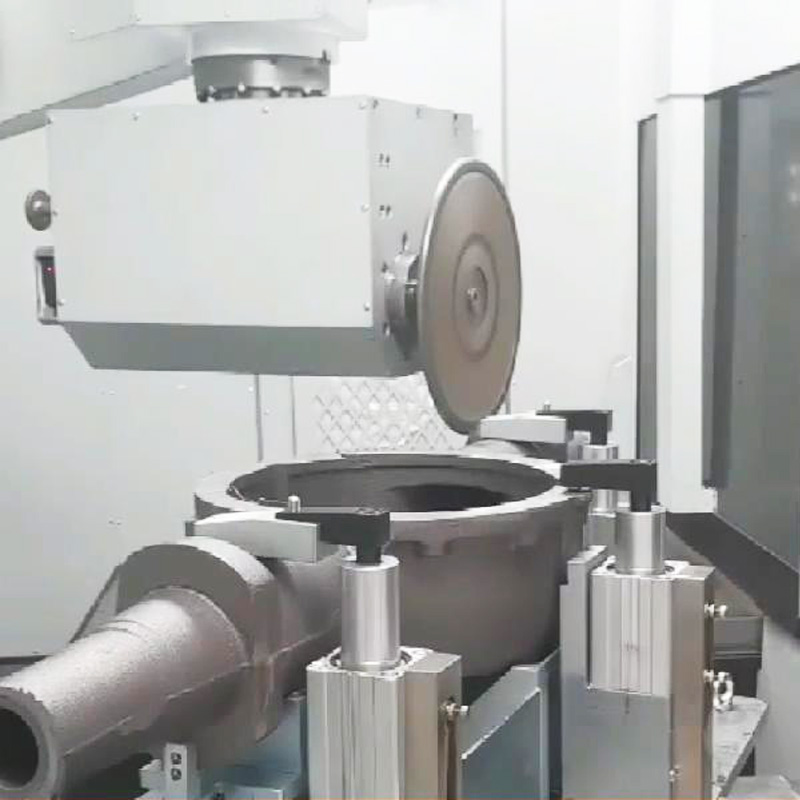

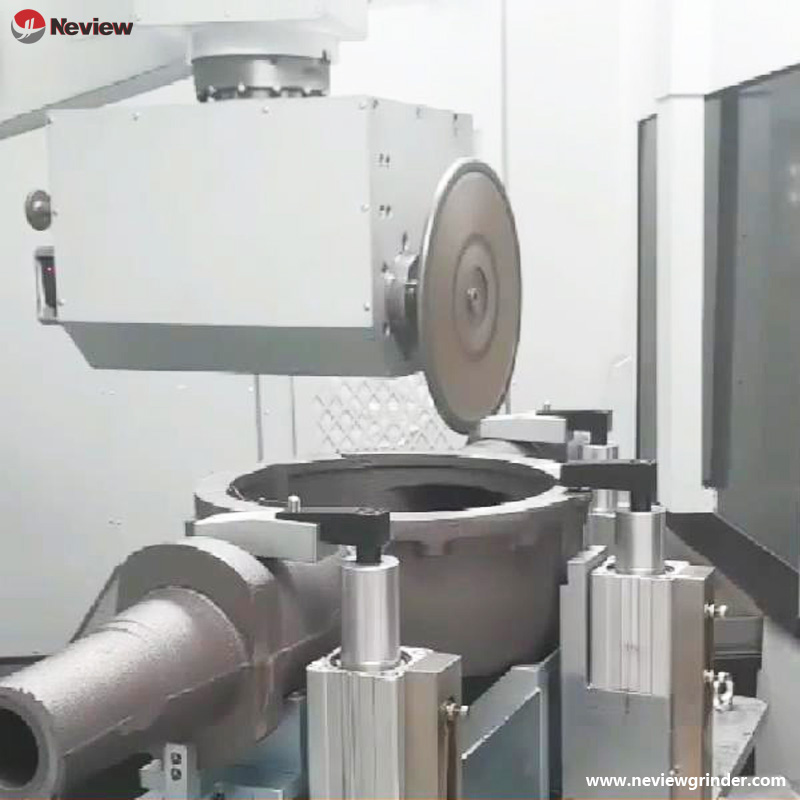

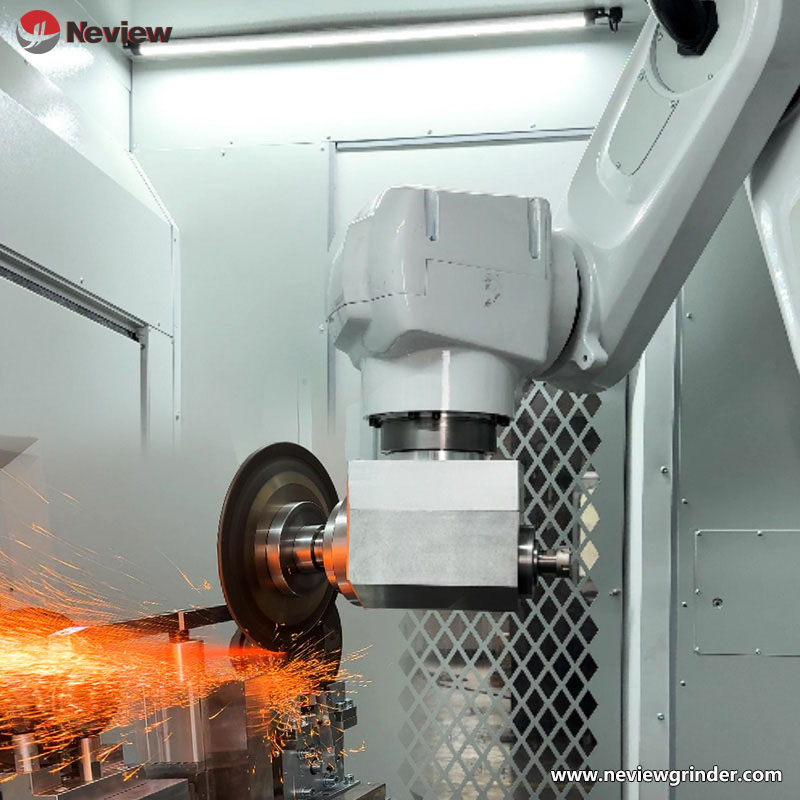

DR-1200R/B, разработанный Neview Automatic, представляет собой однорукавную двухстанционную шлифовальную систему, специально разработанную для крупных чугунных деталей. Благодаря технологии 9-осевого соединения и двухшпиндельной конфигурации она обеспечивает исключительные возможности обработки тяжелых грузов, сохраняя при этом высокие стандарты шлифования. Двухстанционный поворотный стол позволяет одновременно выполнять операции загрузки/выгрузки и шлифования, значительно повышая производительность для крупногабаритных заготовок. Идеально подходит для задач постобработки, таких как снятие заусенцев и полировка крупных железных деталей в горнодобывающей технике, тяжелом оборудовании и смежных секторах.

Основные технические преимущества

1. Тяжелая полезная нагрузка и 9-осевая конструкция тяги
   • Рабочий стол выдерживает нагрузку 1000 кг + роботизированная рука переносит 300 кг. Усиленные редукторы и конструкции руки достигают общей жесткости >600 кг, что обеспечивает стабильную обработку больших остатков литников/литников.
   • 9-осевое соединение поддерживает сложную 3D-траекторную обработку, позволяя обрабатывать чугунные детали диаметром до 1,2 м, что в три раза увеличивает диапазон обработки по сравнению с традиционными 5-осевыми системами.

2. Интеллектуальная компенсация ошибок и гибкая обработка

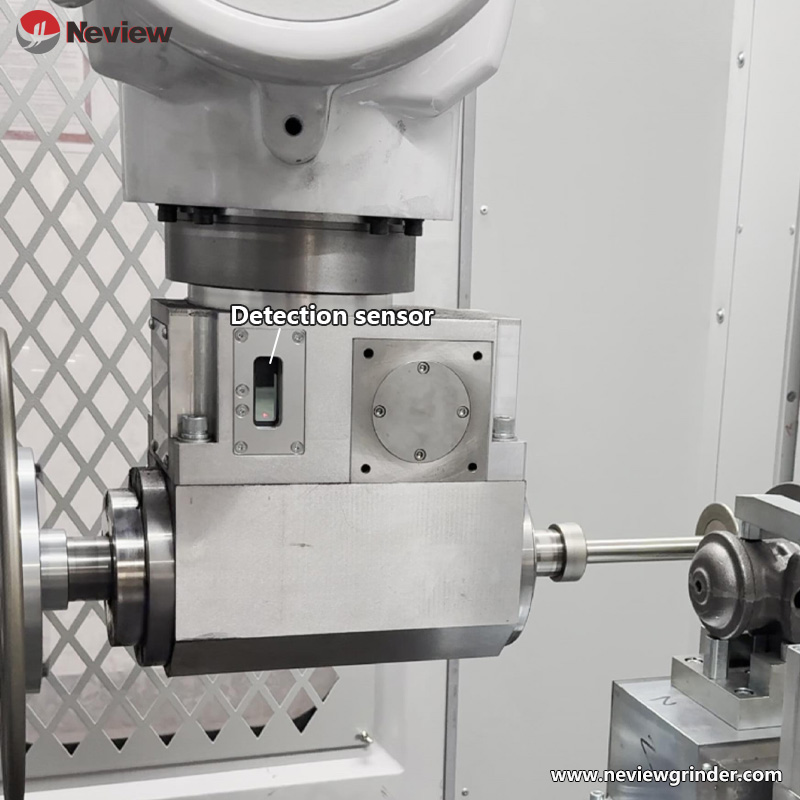

   • Стандартные высокоточные датчики смещения автоматически определяют отклонения от литья (допуск ±3 мм) и корректируют траектории шлифования.
   • Тройной замкнутый контур управления обеспечивает гибкую шлифовку больших деформируемых заготовок, исключая дефекты перереза, вызванные недостаточной жесткостью.

3. Двухстанционная высокоэффективная работа
   • Двухстанционный поворотный стол синхронизирует загрузку/выгрузку и шлифовку крупных заготовок. Интеграция с технологией автоматического переключения станций повышает производительность на 40% по сравнению с одностанционными системами.

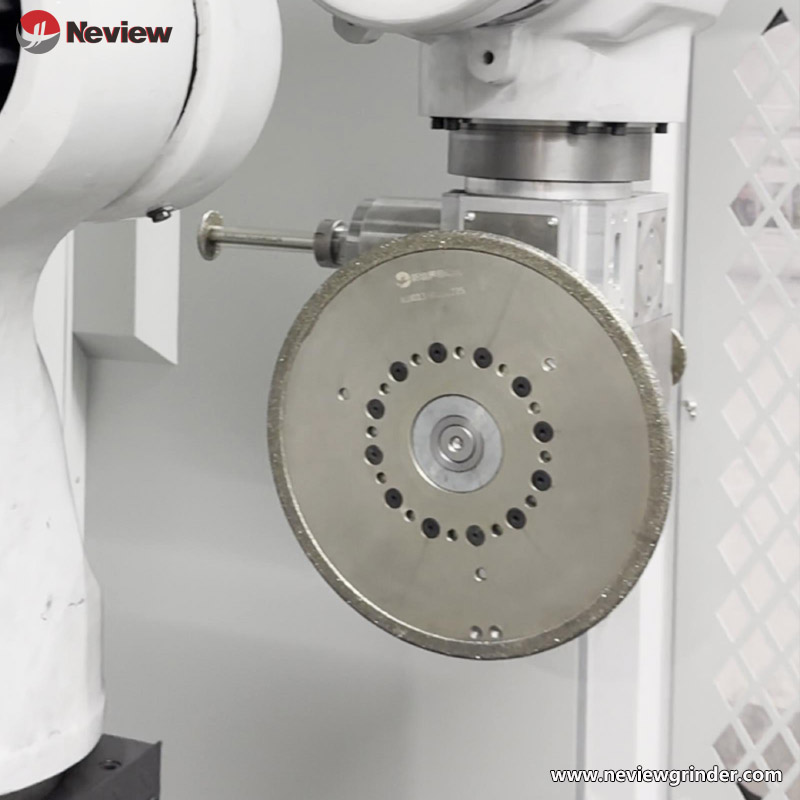

   • Двухшпиндельная система позволяет одновременно устанавливать инструменты для черновой и чистовой обработки, выполняя все процессы за одну установку, что позволяет свести к минимуму ошибки повторного зажима.

4. Надежная защита и экологичный дизайн
   • Трехслойные стальные ограждения с автоматическими электрическими замками (степень защиты IP55) эффективно защищают от брызг во время шлифования крупных деталей.
   • Высокомощная централизованная система пылеудаления обеспечивает эффективность улавливания ≥98%, что соответствует экологическим стандартам ЕС CE.

Приложения и совместимость
Типичные сценарии применения
• Горнодобывающее оборудование: Порционное измельчение крупных отливок (молотки дробилок, барабаны мельниц).
• Тяжелая техника: Поверхностная обработка конструктивных элементов (редукторы портовой техники, шасси строительной техники).
• Энергетическое оборудование: Прецизионная шлифовка крупногабаритных отливок (оснований ветряных турбин, корпусов клапанов атомных электростанций).

Характеристики совместимой продукции
• Крупные чугунные детали ≤1000 кг;
• Крупногабаритные конструктивные элементы размером до 1200×H650 мм;
• Тяжелые заготовки, требующие точности шлифования ±0,05 мм.

Основные моменты инноваций

1. 9-осевой механизм для крупномасштабной обработки
   По сравнению с обычными 8-осевыми системами, 9-осевая связь DR-1200R/B включает конструкцию с осью шага, что позволяет производить непрерывную обработку вертикальных/криволинейных поверхностей. Охватывает >90% типов крупных чугунных деталей.

2. Интеллектуальное производство с использованием искусственного интеллекта
   • Обеспечивает высокоточное позиционирование крупных заготовок, снижая сложность приспособлений и снижая затраты на инструмент на 40%.
   • Прямой импорт программирования сокращает время ввода в эксплуатацию сложных деталей до 1/3 по сравнению с традиционными системами.

Конфигурация и поддержка
Стандартная конфигурация
• Один роботизированный манипулятор + двухпозиционный поворотный стол;
• Двухшпиндельная шлифовальная система (шпиндельные двигатели мощностью 16,5 кВт);
• Автоматическая система обнаружения и компенсации ошибок;
• Интеллектуальная система управления с модулем удаленной диагностики.
