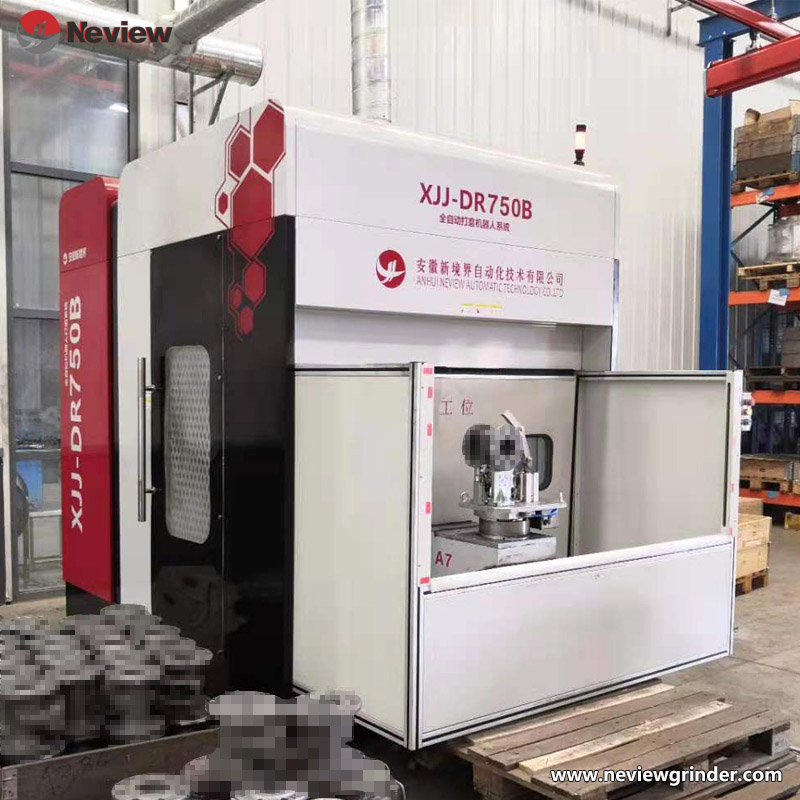

Шлифовальный робот DR-750B для мелких и средних чугунных отливок

Основная конфигурация

Двойной wверстак орковes,sингл arm,dуаил pобработка sшпиндельs

Ключевые параметры

Обзор продукта

DR-750B, разработанный Anhui Xinjingjie Automation Technology Co., Ltd., представляет собой однорукавную двухстанционную шлифовальную систему, специально разработанную для мелких и средних чугунных деталей. Благодаря 8-осевой/7-рычажной технологии сердечника и двухшпиндельной конфигурации он обеспечивает как высокоточное шлифование, так и эффективные производственные возможности. Его двухстанционный поворотный стол позволяет одновременно выполнять операции загрузки/выгрузки и шлифования, что значительно повышает производительность. Идеально подходит для задач постобработки, таких как снятие заусенцев и полировка серийно выпускаемых чугунных компонентов, таких как автомобильные детали и принадлежности для инженерного оборудования.

Основные технические преимущества

1. Максимальная жесткость и высокая грузоподъемность конструкции

• Рабочий стол и роботизированная рука синхронно обрабатывают грузы весом до 200 кг. Усиленные редукторы и конструкции руки достигают общей жесткости, превышающей 400 кг, что обеспечивает стабильную обработку крупных остатков литников/литников (испытанное усилие >165 кг).

• Компактная и прочная конструкция обеспечивает жесткость, эквивалентную жесткости роботов KUKA грузоподъемностью 400 кг, что значительно превосходит показатели обычных роботизированных шлифовальных систем.

2. Интеллектуальная компенсация и гибкая система шлифования

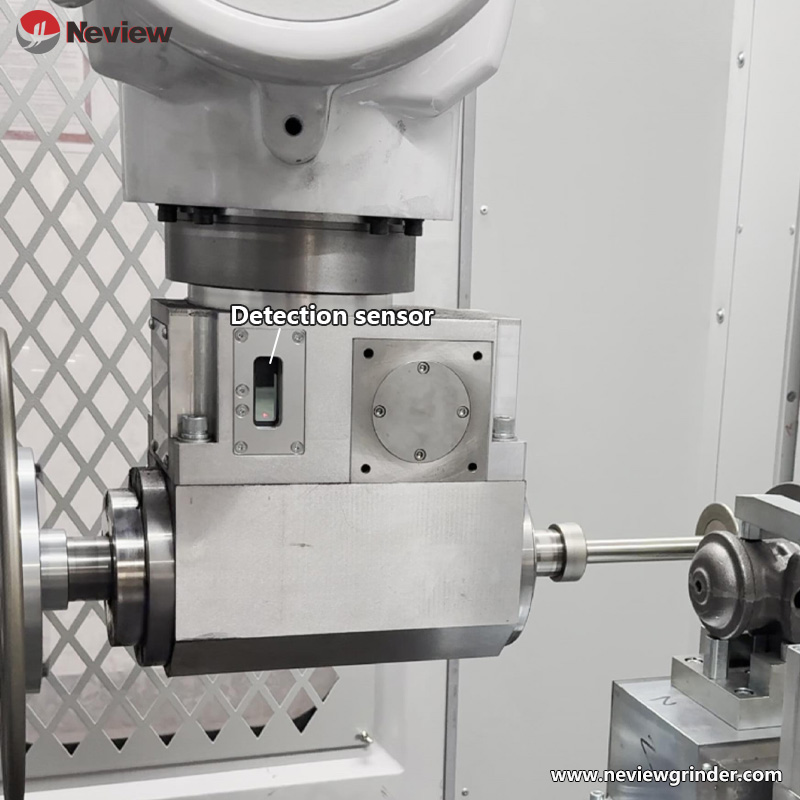

• Обнаружение и компенсация смещения: стандартные датчики смещения автоматически определяют отклонения от заданных размеров заготовки и корректируют траектории шлифования для учета значительных допусков литья.

• **Гибкая адаптация контура**: для легко деформируемых заготовок тройной замкнутый контур управления (ток, положение, крутящий момент) обеспечивает гибкую шлифовку с параметрически регулируемым усилием контакта.

3. **Высокоэффективная работа двух станций**

• Двухстанционный поворотный стол позволяет производить одновременную загрузку/выгрузку и шлифование. Интеграция с технологией автоматического переключения станций увеличивает производительность на >30%.

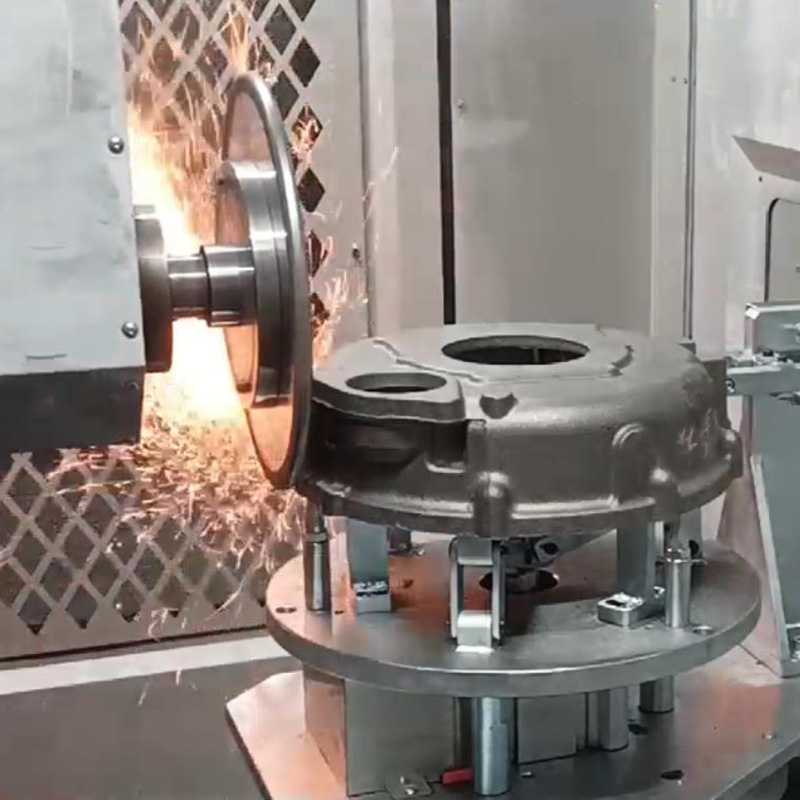

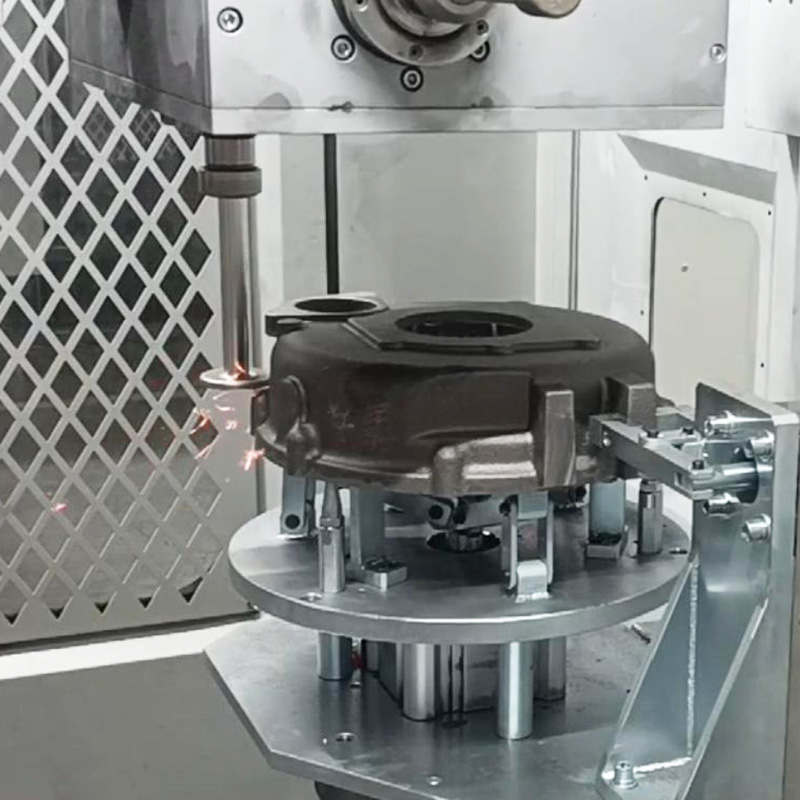

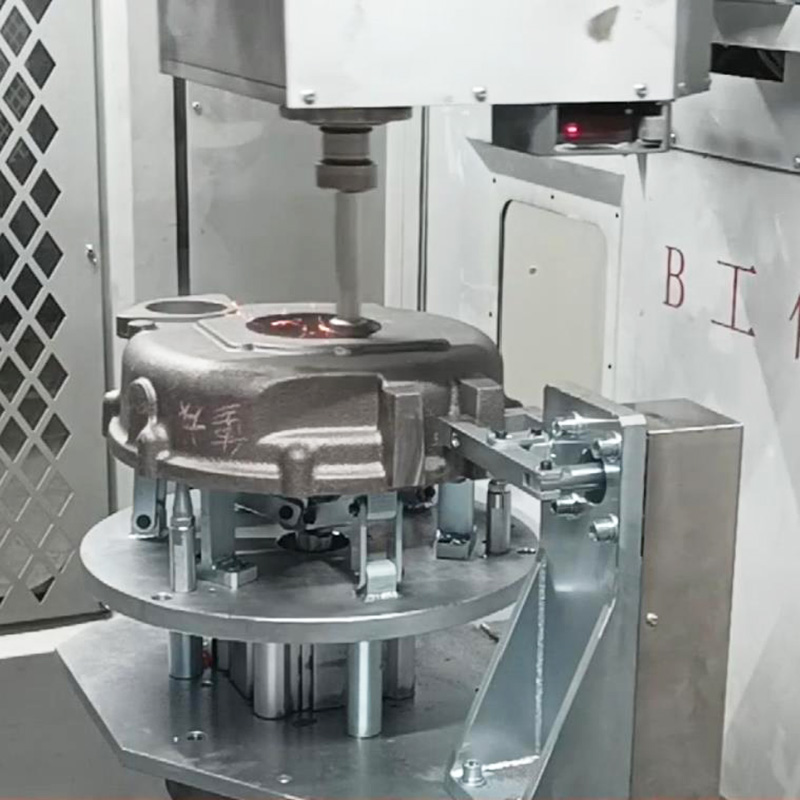

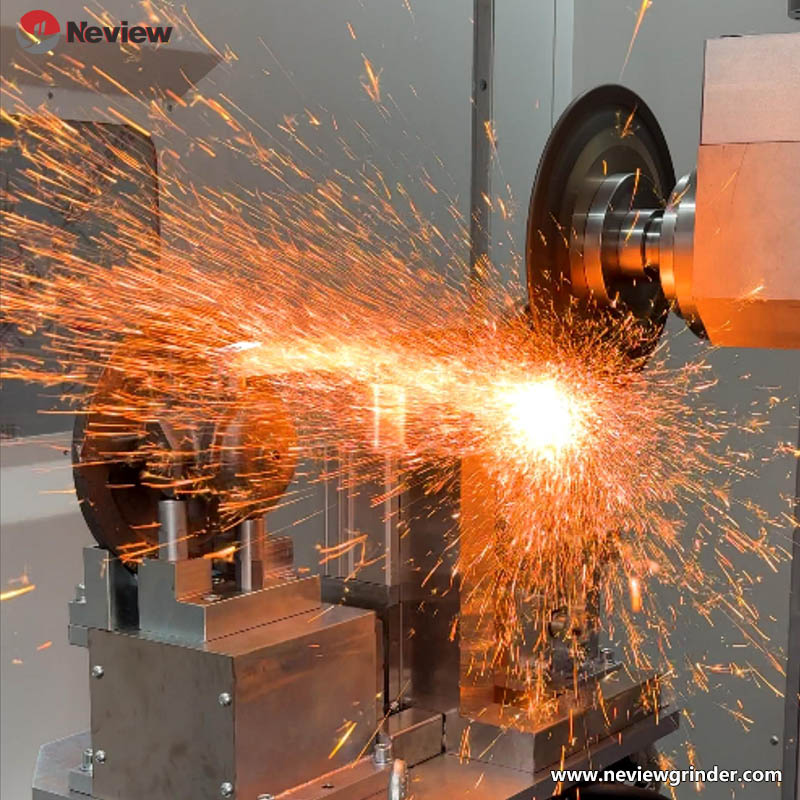

• Двухшпиндельная шлифовальная система одновременно выполняет черновые и чистовые операции, сокращая циклы отдельных процессов.

4. **Безопасность, экологичность и простота обслуживания**

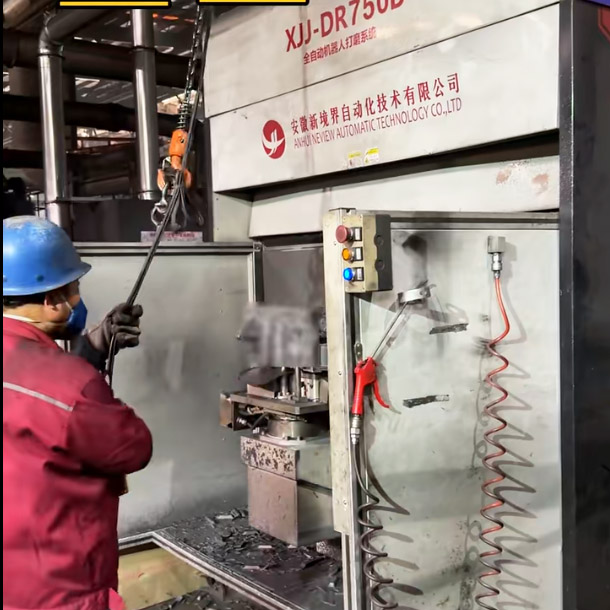

• Двухслойные стальные ограждения с автоматическими электрическими дверными замками и световыми завесами в зоне загрузки соответствуют стандартам промышленной безопасности.

• Герметичная конструкция поддерживает централизованное удаление пыли. Аккуратная внутренняя компоновка упрощает очистку, соответствуя требованиям 5S мастерской.

Типичные сценарии применения

• Автомобильная промышленность: пакетная шлифовка чугунных деталей (блоки двигателей, тормозные диски).

• Инженерное машиностроение: полировка мелких и средних железных деталей (гидравлические детали, корпуса коробок передач).

• Сельскохозяйственная техника: стандартизированная постобработка деталей трансмиссии, корпусов клапанов и т. д.

Характеристики совместимой продукции

• Чугунные детали малого и среднего размера весом ≤200 кг;

• Конструктивные элементы (обычные/сложные) размером 750×H550 мм;

• Детали, требующие высокой точности шлифования (±0,02 мм).

Основные моменты инноваций

1. Гибкая обработка с 8-осевым соединением

По сравнению с традиционным 5-осевым/4-рычажным оборудованием 8-осевая структура DR-750B обеспечивает непрерывную обработку криволинейных поверхностей, охватывая более 80% типов чугунных деталей — по сравнению с совместимостью только около 30% для 5-осевых систем.

2. Интеллектуальная производственная система с поддержкой искусственного интеллекта

• Интегрированная система распознавания изображений на основе искусственного интеллекта обеспечивает высокоточное позиционирование заготовки, уменьшая ограничения на приспособления и снижая затраты на приспособления более чем на 30%.

• Интерфейс программирования на китайском языке с автоматическим программированием импорта моделей повышает эффективность обучения на 50%.

Стандартная конфигурация

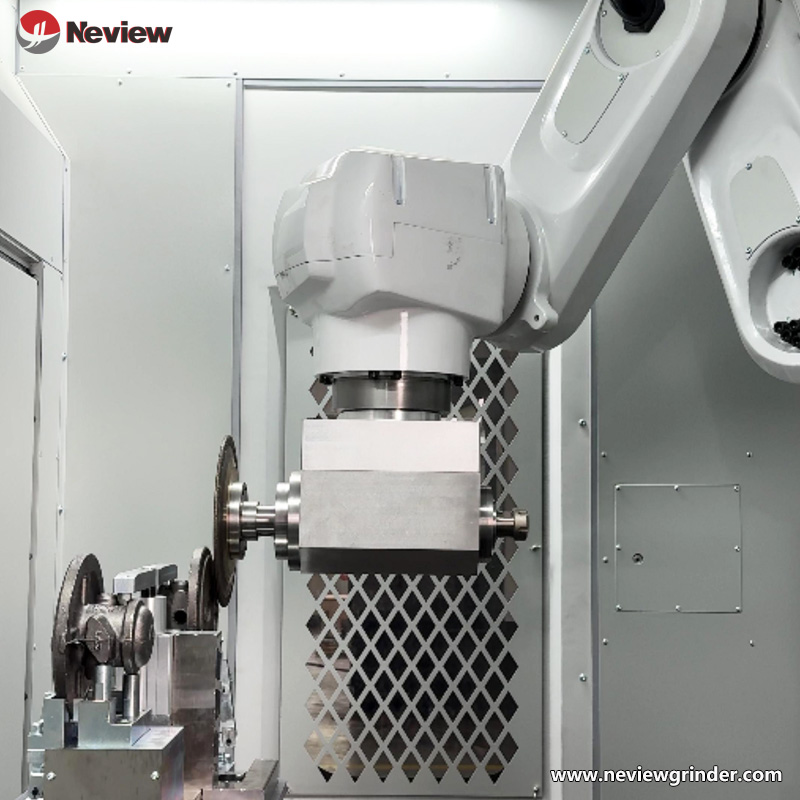

• Двухшпиндельная шлифовальная система (шпиндельные двигатели мощностью 11,5 кВт);

• Автоматическая система обнаружения и компенсации заготовки;

• Двухслойные защитные стальные панели с централизованным пылеудалением;

• Китайская интеллектуальная система управления.
